2013年秋《综合布线技术》技能竞赛方案

本赛项总分100分，试卷总分乘以*%即为整个竞赛的单项累积分数，竞赛时间为1小时，由3名参赛队员团体完成。安装环境为竞赛现场的VCOM综合布线端接实训机架与钢结构模拟楼，采用国标GB50311-2007、GB50312-2007规范，进行安装施工和测试验收。

 项目负责人：朱毓、王金春

一. 技能安装部分（共50分）

（1）器材安装（15分）

在端接实训机架上进行安装，设备安装顺序自上而下为24口网络交换机（用超五类固定式配线架代替）-理线架-超五类固定式配线架-110语音配线架，设备之间隔按照安装图设置（数据单位为“孔位”）。

图：

（2）干线端接（15分）

在实训台机架上安装110语音配线架（FD）1个，并将预布好的25对语音大对数电缆按标准色标在同一个配线架首尾端接（对预布好的大对数电缆剥线长度不能超过40CM，进线处为配线架两侧，上排端口排线安装），110语音配线架的安装位置在实训台机架靠下位置。

预布好的主干双绞线端接至配线架3-4号口端口（从模块延伸线缆长度为1米，一侧打在配线架端口模块上，另一侧做水晶头）。

（3）跳线安装与连接调试（15分）

制作4条长度为60厘米的网络跳线（偏差<=5厘米）。其中2条连接上下侧配线架对应端口，通过理线架将线缆理直扎好,最后做好相应标识，形成FD数据配线架到工作区信息点的有源连接。另2条作测试备用。

（5）管理与标记（5分）

要求实训台水平链路电缆两端、数据配线架端口位及主干电缆均需做好编号标识，标识标签书写应清晰、端正，线缆标识采用扎带标签书写、配线架和工作区面板采用纸质标签书写（均现场提供）。要保证整个链路的合理性，美观。

二．工程项目安装。（50分）

图：

（1） 机柜设备安装与干线端接（5分）

在模拟墙中层机柜内安装模块化配线架一个(安装位置为机柜中间隔板下侧一个孔位处)

水平链路安装（25）

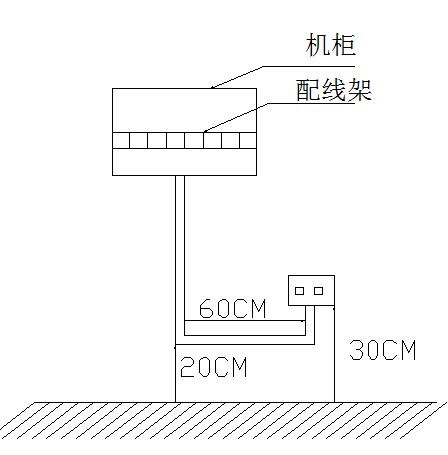

在模拟墙上层安装水平链路，如图所示：

要求：

    1.使用PVC线槽进行布线通道的敷设；

2.线槽离地高度为20CM，底盒安装高度为离地30CM（以机房地面为参照面），线槽与机柜底端安装间距为10CM；

3.每个底盒安装一个信息模块，模块化配线架安装一个信息模块；

4.根据安装的信息点数量敷设线缆；

5.机柜内配线架信息模块安装端口为各自的组别号，标识描述清晰

三．测试评分（共10分）

竞赛安装完成后，由裁判在现场对实训台和钢结构模拟楼上的水平永久链路进行测试，通过1条得1分，最高分为10分。

四．现场环境规范（共10分）

（1）竞赛过程操作规范性：工具材料摆放、人员协调配合。（5分）

（2）竞赛完成后现场环境清理、工具整理。（5分）

五．竞赛安装质量要求

A端接线序标准：水平电缆采用T568B线序，语音主干采用TIA通行色标（主色：白、红、黑、黄、紫；副色：蓝、橙、绿、棕、灰）；主色在前。

B安装工艺规范： IDC端接点至线对缠绕处距离不能大于5mm，双绞线外皮剥离不能过长；信息模块端接时线缆外皮需压在信息模块槽位里面。弯曲半径要符合国标GB50311-2007要求，线缆扎线整齐美观。

C、偏差标准：墙体所有线槽线管安装位置允许与试题偏差不大于10%。
