一、注意事项
1.检查硬件设备、网线头和Console线等的数量是否齐全，电脑设备是否正常。
2.操作完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接，不要对设备随意加密码，试卷留在考场。
3.检查竞赛所需的各项设备、软件和竞赛材料等。
二、竞赛环境
1. 硬件设备清单
| 序号 | 设备名 | 数量 | 参考型号 | 备注 | |
| 1 | 路由器 | 3台 | RT-MSR2011 | | |
| 2 | 串口模块 | 3台 | RT-SIC-1SAE-H3 | | |
| 3 | 串口V35线缆 | 3对 | CAB-V35DTE(DB28); CAB-V35DCE(DB28) | | |
| 4 | 二层交换机 | 2台 | H | | |
| 5 | 网线钳 | 2把 | | | |
| 6 | 网线测试仪 | 1套 | | | |
| 7 | 网线 | 若干 | 5类UTP | | |
| 8 | 水晶头 | 若干 | RJ-45 | | |
| 9 | Win2003安装光盘 | 15张 | CD | | |
2. 服务器、PC及相关设备：
| 序号 | 设备名 | 参数 | 数量 | 用途 | 备注 |
| 1 | PC机 | CPU2.8GHZ，内存2G，硬盘200G，带COM接口，其中一台PC机带DVD光驱 | 1台 | 测试用机 | 或自带笔记本 |
| 2 | Pc Server | CPU2.8GHZ，内存2G，硬盘200G，带COM接口，其中一台PC机带DVD光驱 | 1台 | 安装网络服务 | |
3. 设备命名
| 序号 | 设备型号 | 设备名称 |
| 1 | RT-MSR2011 | zongbu |
| 2 | RT-MSR2011 | fenbu |
| 3 | RT-MSR2011 | ISP |
| 4 | H | SWA |
| 5 | H | SWB |
三、设备物理连接
| 设备名称 | 物理接口 | 对端设备名称 | 物理接口 | 线缆类型 |
| zongbu | Serial 0/0 | fenbu | Serial 0/0 | V.35线缆 |
| zongbu | E 0/1 | fenbu | E 0/1 | 以太网线 |
| zongbu | Serial 1/0 | ISP | Serial 1/0 | V.35线缆 |
| zongbu | E 0/2 | SWA | E 0/1 | 以太网线 |
| zongbu | E 0/0 | Server | 网卡 | 以太网线 |
| SWA | E 0/2 | SWB | E 0/2 | 以太网线 |
| SWA | E 0/3 | SWB | E 0/3 | 以太网线 |
| PC0 | 以太网口 | SWA | E 0/10 | 以太网线 |
| PC1 | 以太网口 | SWA | E 0/11 | 以太网线 |
| PC2 | 以太网口 | SWB | E 0/10 | 以太网线 |
备注：PC0，PC1，PC2在组网时不接入电脑，后期通过PC或自带笔记本电脑分别按要求接入PC0，PC1，PC2相应端口相关测试。

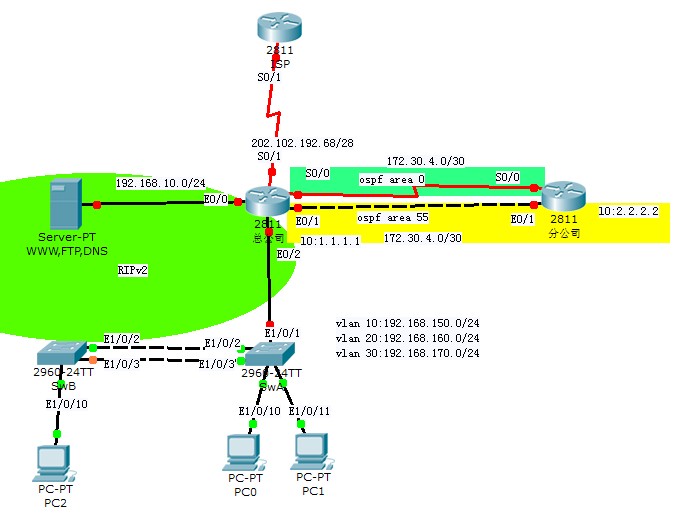

四、逻辑拓扑图
五、IP地址规划
| 设备名称 | 物理接口 | IP地址 | IPv4掩码 |
| zongbu | Serial 0/0 | 172.30.4.1 | /30 |
| zongbu | E 0/1 | 172.30.4.5 | /30 |
| zongbu | Serial 1/0 | 202.102.192.68 | /28 |
| zongbu | E 0/0 | 192.168.10.1 | /30 |
| zongbu | E 0/2.1 | 192.168.100.1 | /24 |
| zongbu | E 0/2.10 | 192.168.150.1 | /24 |
| zongbu | E 0/2.20 | 192.168.160.1 | /24 |
| zongbu | E 0/2.30 | 192.168.170.1 | /24 |
| zongbu | Loopback0 | 1.1.1.1 | /32 |
| ISP | Serial 1/0 | 202.102.192.69 | /28 |
| ISP | Loopback0 | 200.200.200.200 | /32 |
| fenbu | Serial 0/0 | 172.30.4.2 | /30 |
| fenbu | E 0/1 | 172.30.4.6 | /30 |
| fenbu | Loopback0 | 2.2.2.2 | /32 |
| Server | 以太网口 | 192.168.10.2 | /24 |
| SWA | SVI:Vlan1 | 192.168.100.2 | /24 |
| SWB | SVI:Vlan1 | 192.168.100.3 | /24 |
| PC0 | 网卡 | 从DHCP动态获取 | |
| PC1 | 网卡 | 从DHCP动态获取 | |
| PC2 | 网卡 | 从DHCP动态获取 | |
六、配置任务
1.网线制作（5’）
根据网络拓扑结构，每组参赛选手制作网线7根，两端均按照按EIA/TIA-B标准制作
2. 交换机 （总计35’）
交换部分需求如下：
l 在将所有交换机上创建VLAN,并将交换机的端口按下表分配到VLAN中（5’）
| VLAN号 | VLAN名称 | 端口成员 |
| 1 | 默认 | |
| 10 | Test10 | SWA:E1/0/4-10、14 |
| 20 | Test20 | SWA:E1/0/11-13; SWB:E1/0/4-5 |
| 30 | Test30 | SWB:E1/0/6-15 |
l 所有交换机上启用快速生成树协议（5’）
l SWA交换机和SWB交换机之间可能会有大量的数据传输，请选用配置链路聚合，将两个端口合并使用。（5’）
l 将SWA、SWB交换机上所有未连接设备和未划分到VLAN的端口设置为shutdown状态（5’）
l 将SWA、SWB交换机上配置各个VLAN1接口，按要求设置IP地址（5’），并开启telnet服务，远程登录的用户名和密码为选手的姓名拼音。（5’）
l SWB配置端口安全，实现E0/1/10接口的最大连接数为2 ，端口安全模式为autolearn。（5’）
以上的交换机，每个交换机通过查看当前配置文件dis curr 和dis vlan将所有信息复制到记事本中以“组号+交换机名”命名为.txt文件保存在选手文件夹中，如01SWA.txt,01SWB.txt
(共计2个文件)
3. 路由与广域网（35’）

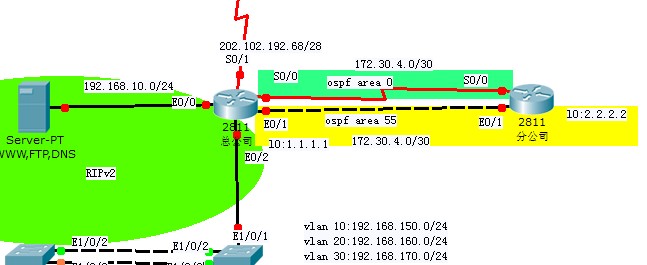

l 请根据下面示意图配置RIP路由和OSPF路由（OSPF process号码任意），其中zongbu的OSPF router-id为1.1.1.1，fenbu的OSPF router-id为2.2.2.2（5’）
l 在总部路由器上的RIP协议中OSPF路由与直连路由，在总部路由器的OSPF协议中仅仅引入直连路由中的关于服务器server所在子网的路由条目（使用策略路由实现）。（10’）
l 在zongbu和fenbu路由器间的串行连接链路中启用PPP CHAP验证(用户名+密码的方式)，验证口令为为参选组组号。（5’）
l 在zongbu上设置NAPT（复用转换），保证内网的所有私有网段可以通过公有地址202.102.192.70连接因特网。（5’）
l 在zongbu上设置NAT server ,使用因特网用户可以通过公有地址202.102.192.71访问内网服务器server的HTTP服务。（5’）
l 按照下表为网络设备配置相应密码。（5’）
| 设备名称（主机名） | 远程登录用户名 | 远程登录密码 | 超级用户密码 |
| Zongbu | Admin | 000000 | 123 |
| fengbu | Admin | 000000 | 123 |
| ISP | Admin | 000000 | 123 |
以上的路由器，每个路由器通过查看当前配置文件dis curr 和dis ip routing-table将所有信息复制到记事本中以“组号+路由器名”命名为.txt文件保存在选手文件夹中，如01zongbu.txt,01fenbu.txt
(共计3个文件)
4. 服务器（总计20’）
l 在server服务器中安装windows 2003虚拟机，并在虚拟机中配置如下网络服务
DNS：做内网server的解析记录192.168.10.2à www.ahip.cn; （5’）
WEB: 使用html语言制作企业网站首页，首页标题为“2013年技能大赛网站”，首页内容是一句欢迎信息“欢迎访问我大赛网站”。WEB根目录在考生文件夹中（5’）
FTP: 在IIS中创建FTP服务，创建用户名和密码（用户名为组号，密码为组号），具有写入权限，并将所有两台交换机的最终内存中运行配置文件（.cfg文件）上传到FTP服务器中。（5’）
DHCP:在本部路由器上为各个VLAN按IP地址规划创建作用域，保证VLAN10，20，30中的PC能正常获取IP地址参数，租约为10天，保证指定DNS、网关等参数正确设置，要求排除每个VLAN中的首个地址，不做动态分发。（5’）
以上服务器设置，将关键步骤截图，在WORD中排版，以“组号+server”命名为.doc文件保存在选手文件夹中，如01server.doc
5. PC机测试
l 使用PC在拓扑图PC0-PC2位置上接入，验证：
a. 动态IP获取情况-----命令行界面中ipconfig/all；
b. 通过域名访问WEB站点
c. Ping 2.2.2.2; ping 200.200.200.200
d. 使用用户名和密码（组号）登录ftp服务器。
以上步骤分别截图，并以 “组号+PC”命名为.doc保存在选手文件夹中，如01PC.doc
6. 文档制作及提交成绩注意事项（文档排版规范5’）
l 将以上所有要求的文件放置在选手文件夹中，用U盘提交至评委老师处；
l 服务器与测试PC部分的截图注意文档排版与图片标题说明。
